EOR (Enhanced Oil Recovery)

Kamis, 2009 Juni 18

Apa yang dimaksud dengan Enhanced Oil Recovery ?
EOR merupakan teknik lanjutan untuk mengangkat minyak jika berbagai teknik dasar sudah dilakukan tetapi hasilnya tidak seperti yang diharapkan atau tidak ekonomis. Ada tiga macam teknik EOR yang umum :
Teknik termal : menginjeksikan fluida bertemperatur tinggi ke dalam formasi untuk menurunkan viskositas minyak sehingga mudah mengalir. Dengan menginjeksikan fluida tersebut, juga diharapkan tekanan reservoir akan naik dan minyak akan terdorong ke arah sumur produksi. Merupakan teknik EOR yang paaDASDASDASDAS
Proses miscible : menginjeksikan fluida pendorong yang akan bercampur dengan minyak untuk lalu diproduksi. Fluida yang digunakan misalnya larutan hidrokarbon, gas hidrokarbon, CO2 ataupun gas nitrogen.

Diposkan oleh migasnet04_sholeh779 di 22:20

Peralatan Penyemenan

Kamis, 2009 Juni 18

Proses penyemenan terdiri dari pencampuran air dengan semen dalam perbandingan tertentu dan dengan additive tertentu pula. Pendorongan semen dapat dilakukan dengan sistem sirkulasi ke belakang casing, ditekan masuk ke formasi atau ditempatkan sebagai suatu plug atau sumbat pada lubang yang tidak merupakan perforasi completion (misalnya disini open hole completion).

Peralatan penyemenan pada dasarnya dibagi menjadi dua bagian, yaitu peralatan di atas permukaan (surface equipment), dan peralatan bawah permukaan.

1. PERALATAN DI ATAS PERMUKAAN

Peralatan penyemenan terdapat di atas permukaan meliputi Cementing unit, Flow line, dan Cementing head.

A. Cementing Unit

Cementing unit adalah merupakan suatu unit pompa yang mempunyai fungsi untuk memompakan bubur semen (slurry) dan lumpur pendorong dalam proses penyemenan.
Cementing Unit terdiri dari :

• Tanki Semen
Untuk menyimpan semen kering.
• Hopper
Untuk mengatur aliran dari semen kering agar merata.
• Jet Mixer
Mixer yang umum digunakan sekarang ini adalah jet mixer dimana dipertemukan dua aliran yaitu bubur semen dan air yang ditentukan melalui venturi agar dapat mengalir dengan deras dan dapat menghasilkan turbulensi, yang dapat menghasilkan pencampuran yang baik dan benar-benar homogen. Densitas slurry dapat diukur dengan mud balance
• Motor penggerak pompa dan pompa semen
berfungsi untuk memompa bubur semen.

Jenis-jenis sementing unit :

1. Truck mounted cementing unit
2. Marine cementing unit
3. Skit mounted cementing unit
Mengontrol rate dan tekanan, jenis pompa dapat berupa duplex double acting piston pump dan single acting triplex plunger pump. Plunger pump lebih umum dipakai karena slurry dapat dikeluarkan dengan rate yang lebih uniform dan tekanannya lebih besar.

Diposkan oleh migasnet04_sholeh779 di 22:16

Sejarah Minyak dan Gas Bumi

Kamis, 2009 Juni 18

Bagaimana terjadinya minyak dan gas bumi ?

Ada tiga faktor utama dalam pembentukan minyak dan/atau gas bumi, yaitu : Pertama, ada “bebatuan asal” (source rock) yang secara geologis memungkinkan terjadinya pembentukan minyak dan gas bumi.

Kedua, adanya perpindahan (migrasi) hidrokarbon dari bebatuan asal menuju ke “bebatuan reservoir” (reservoir rock), umumnya sandstone atau limestone yang berpori-pori (porous) dan ukurannya cukup untuk menampung hidrokarbon tersebut.

Ketiga, adanya jebakan (entrapment) geologis. Struktur geologis kulit bumi yang tidak teratur bentuknya, akibat pergerakan dari bumi sendiri (misalnya gempa bumi dan erupsi gunung api) dan erosi oleh air dan angin secara terus menerus, dapat menciptakan suatu “ruangan” bawah tanah yang menjadi jebakan hidrokarbon. Kalau jebakan ini dilingkupi oleh lapisan yang impermeable, maka hidrokarbon tadi akan diam di tempat dan tidak bisa bergerak kemana-mana lagi.

Temperatur bawah tanah, yang semakin dalam semakin tinggi, merupakan faktor penting lainnya dalam pembentukan hidrokarbon. Hidrokarbon jarang terbentuk pada temperatur kurang dari 65 oC dan umumnya terurai pada suhu di atas 260 oC. Hidrokarbon kebanyakan ditemukan pada suhu moderat, dari 107 ke 177 oC.

Apa saja komponen-komponen pembentuk minyak bumi ?

Minyak bumi merupakan campuran rumit dari ratusan rantai hidrokarbon, yang umumnya tersusun atas 85% karbon (C) dan 15% hidrogen (H). Selain itu, juga terdapat bahan organik dalam jumlah kecil dan mengandung oksigen (O), sulfur (S) atau nitrogen (N).
Apakah ada perbedaan dari jenis-jenis minyak bumi ?. Ya, ada 4 macam yang digolongkan menurut umur dan letak kedalamannya, yaitu: young-shallow, old-shallow, young-deep dan old-deep. Minyak bumi young-shallow biasanya bersifat masam (sour), mengandung banyak bahan aromatik, sangat kental dan kandungan sulfurnya tinggi. Minyak old-shallow biasanya kurang kental, titik didih yang lebih rendah, dan rantai paraffin yang lebih pendek. Old-deep membutuhkan waktu yang paling lama untuk pemrosesan, titik didihnya paling rendah dan juga viskositasnya paling encer. Sulfur yang terkandung dapat teruraikan menjadi H2S yang dapat lepas, sehingga old-deep adalah minyak mentah yang dikatakan paling “sweet”. Minyak semacam inilah yang paling diinginkan karena dapat menghasilkan bensin (gasoline) yang paling banyak.

Berapa lama waktu yang dibutuhkan untuk membentuk minyak bumi ?

Sekitar 30-juta tahun di pertengahan jaman Cretaceous, pada akhir jaman dinosaurus, lebih dari 50% dari cadangan minyak dunia yang sudah diketahui terbentuk. Cadangan lainnya bahkan diperkirakan lebih tua lagi. Dari sebuah fosil yang diketemukan bersamaan dengan minyak bumi dari jaman Cambrian, diperkirakan umurnya sekitar 544 sampai 505-juta tahun yang lalu.

Para geologis umumnya sependapat bahwa minyak bumi terbentuk selama jutaan tahun dari organisme, tumbuhan dan hewan, berukuran sangat kecil yang hidup di lautan purba. Begitu organisme laut ini mati, badannya terkubur di dasar lautan lalu tertimbun pasir dan lumpur, membentuk lapisan yang kaya zat organik yang akhirnya akan menjadi batuan endapan (sedimentary rock). Proses ini berulang terus, satu lapisan menutup lapisan sebelumnya. Lalu selama jutaan tahun berikutnya, lautan di bumi ada yang menyusut atau berpindah tempat.

Deposit yang membentuk batuan endapan umumnya tidak cukup mengandung oksigen untuk mendekomposisi material organik tadi secara komplit. Bakteri mengurai zat ini, molekul demi molekul, menjadi material yang kaya hidrogen dan karbon. Tekanan dan temperatur yang semakin tinggi dari lapisan bebatuan di atasnya kemudian mendistilasi sisa-sisa bahan organik, lalu pelan-pelan mengubahnya menjadi minyak bumi dan gas alam. Bebatuan yang mengandung minyak bumi tertua diketahui berumur lebih dari 600-juta tahun. Yang paling muda berumur sekitar 1-juta tahun. Secara umum bebatuan dimana diketemukan minyak berumur antara 10-juta dan 270-juta tahun.

Diposkan oleh migasnet04_sholeh779 di 22:15

Gas alam

Kamis, 2009 Juni 18

Gas alam sering juga disebut sebagai gas bumi atau gas rawa, adalah bahan bakar fosil berbentuk gas yang terutama terdiri dari metana CH4). Ia dapat ditemukan di ladang minyak, ladang gas bumi dan juga tambang batu bara. Ketika gas yang kaya dengan metana diproduksi melalui pembusukan oleh bakteri anaerobik dari bahan-bahan organik selain dari fosil, maka ia disebut biogas. Sumber biogas dapat ditemukan di rawa-rawa, tempat pembuangan akhir sampah, serta penampungan kotoran manusia dan hewan.

Diposkan oleh migasnet04_sholeh779 di 22:12

WELL COMPLETION

Kamis, 2009 Juni 18

Dalam operasi pemboran, well completion dilakukan pada tahap akhir. Setelah selesai melakukan pemboran, biasanya kita akan mengukur kondisi formasi sumur di bawah permukaan dengan wireline logging atau dengan Drill Stem Test. Apabila sumur bernilai ekonomis, maka kita bias melanjutkan well completion. Namun bila tidak ekonomis, maka sumur akan ditutup atau diabaikan dengan plug (bias juga dengan cement retainer). Jenis-jenis well completion adalah:

Open Hole Completion

Open Hole completion merupakan jenis well completion dimana pemasangan casing hanya diatas zona produktif sehingga formasi produktif dibiarkan tetap terbuka tanpa casing kebawahnya. Sehingga formasi produktif secara terbuka diproduksikan ke permukaan.

Keuntungan Open Hole Completion:

- Biaya murah dan sederahana

- Mudah bila ingin dilakukan Logging kembali

- Mudah untuk memperdalam sumur

- Tidak memerlukan biaya perforasi

Kerugian Open Hole Completion:

- Biaya perawatan mahal (perlu sand clean-up rutin)

- Sukar melakukan stimulasi pada zona yang berproduksi

- Tidak dapat melakukan seleksi zona produksi

- Batuan pada formasi harus Consolidated

Source: www.oil-gas.state.co.us

Cased Hole Completion

Cased Hole Completion merupakan jenis completion yang menggunakan casing secara keseluruhan hingga menutupi zona formasi produktif lalu dilakukan perforasi untuk memproduksikannya.

Keuntungan Cased Hole Completion:

- Bisa melakukan multiple completion

- Zona produktif antar lapisan tidak saling berkomunikasi sehingga memudahkan perhitungan flowrate tiap lapisan

- Lebih teliti dalam penentuan kedalaman subsurface equipment. Karena wireline logging dilakukan sebelum produksi.

- Sangat baik untuk diterapkan pada formasi produktif sandstone.

Kerugian Cased Hole Completion:

- Penambahan Biaya terhadap Casing, Cementing & Perforasi

- Kerusakan formasi akibat perforasi bisa mengakibatkan terhambatnya aliran produksi dan menurunkan produktivitas sumur.

- Efek cementing kurang baik dapat mengganggu stabilitas formasi

- Well deepening akan menggunakan diameter yang lebih kecil.

Source: www.virtualsciencefair.org

Liner Completion

Liner Completion merupakan jenis completion yang menggunakan casing yang digabungkan dengan liner pada zona formasi produktif. Penggunaan liner dikarenakan kedalaman formasi produktif dari casing tidak terlalu jauh (± 100 meter). Apabila pemasangan casing dimulai dari permukaan hingga kedalaman formasi yang dituju, maka pemasangan Liner dimulai dari beberapa meter dari zona terbawah casing. Kegunaan Liner yang utama adalah menjaga stabilitas lubang bor di subsurface. Liner completion terbagi 2, yaitu Screen Liner completion (penggunaan dengan liner pada umumnya) & Cemented Perforated Liner Completion (liner completion yang disemen dan dilakukan perforasi). Keuntungan Liner Completion adalah mengurangi biaya casing. Keuntungan lainnya hampir sama dengan Cased hole completion.

Diposkan oleh migasnet04_sholeh779 di 22:09

Well Service / Well Work

Kamis, 2009 Juni 18

A. Well Service / Well Work

Well Service merupakan suatu bagian yang bertugas menangani segala kegiatan yang berhubungan dengan sumur. Kegiatan tersebut meliputi usaha agar sumur siap berproduksi (initial completion) maupun usaha perbaikan sumur akibat kerusakan saat berproduksi (Work Over). Semua kegiatan yang dilakukan oleh team ini bertujuan untuk mempertahankan serta meningkatkan laju produksi sumur.

Well Service dibagi dalam beberapa bagian yaitu :

1. Tool House adalah bagian yang bertugas dalam menyediakan dan memelihara segala peralatan sehingga dapat selalu siap pakai.
2. Operation adalah bagian yang melaksanakan pemasangan artificial lift serta memperbaiki kerusakan yang ada pada sumur-sumur.
3. Transport Well Service adalah bagian yang memperlancar pekerjaan well service dengan selalu menyediakan transport untuk mengantarkan segala peralatan yang dibutuhkan saat melakukan service terhadapsumur.

Pekerjaan yang dilakukan oleh divisi ini dibagi dalam empat kelompok kerja yaitu : initial completion, sevice, work over dan equipment maintanance.

a. Initial Completion

Initial Completion merupakan pekerjaan awal dari suatu sumur baru yang dilakukan setelah pengeboran yaitu dengan cara melengkapi sumur dengan segala peralatan sehingga sumur dapat mulai berproduksi.

1. Run CBL (Cement Bond Logging)

Tujuannya untuk mengetahui kualitas penyemenan agar dapat diketahui daerah yang belum tersemen dengan baik. Semen yang tidak terdistribusi dengan baik dapat mengakibatkan terjadinya komunikasi antara zona produktif dengan zona air. Bila ini terjadi maka kandungan air yang terangkat ke permukaan akan tinggi.

2. Squeese Cementing

Squeeze cementing adalah kegiatan penyempurnaan semen sumur produksi. Kegunaan squeeze cementing ini adalah :
a. Memperbaiki penyemenan primer yang tidak sempurna.
b. Menutup zona lost circulation.
c. Memperbaiki casing yang bocor
d. Menutup lubang perporasi yang salah.
e. Mengisi zona yang tidak produktif

Teknik yang dilakukan dalam squeeze cementing ini ada dua :

1. High Pressure Cementing yaitu penyemenan dengan menggunakan tekanan tinggi yang berfungsi untuk menutup rekahan yang merugikan yang terdapat di dalam formasi.
2. Low Pressure Cementing yaitu penyemenan dengan menggunakan tekanan rendah. Tujuannya untuk membentuk filter cake atau dinding penutup formasi,dan saluran fracture yang mungkin saja terbuka sampai ke formasi.


3. Perforating
Perforating adalah suatu pekerjaan yang dilakukan untuk melubangi casing agar terjadi hubungan antara well bore dengan reservoir. Untuk melakukan hal ini dibutuhkan suatu alat yang disebut GUN.
4. Swabbing
Swabbing yaitu pekerjaan mengangkat sejumlah fluida dari dalam sumur dengan menggunakan alat penghisap (swab Tool) melalui tubing, drill pipe.

Fungsi swabbing adalah sebagai berikut :

1. Menentukan production rate dari sebuah zona sumur
2. Untuk menentukan apakah suatu casing mengalami kebocoran
3. Memancing agar suatu well dapat flowing.
4. Mengambil kembali spent acid yang telah dipompakan agar tidak merusak casing

b. Well Service Job

Well Service Job pada prinsipnya adalah kegiatan atau pekerjaan untuk merawat suatu sumur supaya dapat terus berproduksi sesuai dengan yang diinginkan. Untuk merawat sumur ini diperlukan alat yang dapat membantu untuk mempermudah setiap pekerjaan yang dilakukan.

1. Surface Equipment

Surface equipment adalah segala peralatan yang berada di atas permukaan sumur.

a. Rig

Rig adalah suatu alat berat yang digunakan untuk melakukan pengeboran sumur minyak. Rig digunakan untuk mencabut dan memasukkan pipa-pipa dari dan ke dalam sumur. Rig yang digunakan di PT CPI Minas adalah Hydraulic Powered, Self Propelled, Self Guyed, back in Type dan Double Mast.

b. Pompa

Pompa adalah alat memindahkan fluida dari suatu tempat ke tempat yang lain dengan tekanan rendah atau tinggi sesuai dengan kebutuhan. Penggunaan pompa biasanya dilakukan pada sirkulasi air, tes casing, tes BOPE dan kill well.

Jenis-jenis pompa antara lain :

1. Pompa Duplex
Pompa ini termasuk jenis Positive Displacement Pump atau Reprocating Pump yang dilengkapi dua buah piston. Setiap piston mempunyai dua klep hisap (suction valve) dan dua klep buang (discharge valve) karena itu disebut Double Acting Pump.

2. Pompa Triplex
Pompa triplex digunakan untuk tekanan yang lebih tinggi dengan volume pemompaan yang lebih kecil. Pompa triplex dilengkapi dengan tiga piston yang bekerja sedemikian rupa sehingga memproduksi tekanan yang lebih tinggi dibandingkan pompa Duplex.

c. Blow Out Preventer Equipment (BOPE)

Merupakan suatu alat yang berfungsi untuk menahan semburan liar akibat tekanan reservoar yang tinggi dalam sumur. Blow Out Preventer Equipment (BOPE) dipasang di atas flange bagian atas dari suatu sumur yang dilekatkan oleh beberapa baut yang dikunci kuat untuk keselamatn jiwa, operasi dan hal-hal yang tidak diinginkan.

2. Subsurface Equipment

a. Packer

Packer adalah alat berupa karet yang digunakan untuk mengisolasi suatu kedalaman tertentu dari lubang sumur.

Packer berfungsi untuk :

1. Menyekat antara tubing dan casing untuk menjebak cairan ke reservoar.
2. Mencegah masuknya semen ke lubang perforasi pada saat dilakukan squeeze cementing.
3. Memisahkan zona-zona pada lubang bor.
4. Penyangga tubing.
5. Untuk keperluan pengetesan sumur seperti swab test.
6. Mengisolasi casing yang mengalami kebocoran.

b. Tubular Product

Tubular product dibagi menjadi tiga bagian yaitu drill pipe, casing dan tubing. Drillpipe adalah pipa yang dipakai dalam pemboran dan berfungsi sebagai penyalur lumpur pemboran dan mentransmisikan putaran rotary table sehingga dapat memutar bit. Drillpipe merupakan tubing tanpa las, panjang setiap bagiannya sekitar 30 ft.
Casing berfungsi untuk menahan tekanan formasi setelah lumpur dibuang dari dalam sumur, mempertahankan stabilitas lubang bor sehingga tidak mudah runtuh dan menghindari terjepitnya pipa akibat mud cake atau lempung ketika produksi sedang berlangsung.

c. Sand Pump

Pompa pasir (sand pump, bailer) berfungsi membersihkan pasir dari dalam lubang sumur pada kedalaman yang sudah ditentukan. Cara kerjanya adalah dengan menghisap pasir kotoran-kotoran tersebut sehingga dinamakan suction bailer.

c. Work Over

Work over adalah semua pekerjaan yang dilakukan untuk memperbaiki keadaan sumur agar produksi sumur tersebut semakin meningkat, atau tetap dapat dipertahankan termasuk diantaranya karakteristik sumur. Jenis-jenis pekerjaan work over adalah :

1. Add perforation (penambahan lubang perforasi).
2. Pembersihan lubang-lubang perforasi.
3. Isolasi zona.

d. Equipment Maintenance

Perawatan dan penjagaan barang atau alat-alat dalam keadaan baik dan dapat dipakai berulang-ulang kali merupakan pekerjaan dari equipment maintenance. Pekerjaan ini sangat penting sekali mengingat peralatan yang dipakai dalam produksi minyak bumi sangat mahal sehingga perlu untuk menghematnya. Disamping itu tempat ini juga digunkan untuk memperbaiki peralatan yang rusak seperti packer, swivel dan reda pump.

e. Subproduce Equipment

Subproduce equipment adalah peralatan yang berfungsi untuk memindahkan minyak dari perut bumi ke permukaan. Terdapat beberapa peralatan yang berfungsi sebagai subproduce equipment yaitu sebagai berikut :

1. Reda pump, pompa submersible yang berfungsi memompakan minyak ke permukaan. Pompa ini memiliki kapasitas yang beragam yaitu 100 –15000 bpd.
2. Switch board, berfungsi menyuplai listrik pada reda pump dan mengontrol kerja reda pump.
3. Transformer, untuk mengubah tegangan arus listrik dari line agar sesuai dengan kebutuhan reda pump yang dipasang.
4. Tubing hanger, berfungsi untuk menggantung tubing pada casing head.
5. Cable guard, berfungsi sebagi pelindung flat cable extention.

B. Produce Subsurface Team

Tugas Produce Suibsurface Team adalah menangani sumur-sumur minyak yang ada pada suatu area yang dikelolanya agar tetap dapat berproduksi dengan laju produksi yang optimum. Team ini bertugas dari awal suatu proses produksi sampai ke Gathering Station.

Produce Team dibagi menjadi :

1. Produce Subsurface team
2. Maintenance
3. Rotation Equipment
4. Well Service

Berdasarkan team kerjanya Produce Subsurface Team terbagi menjadi beberapa bagian lagi, yaitu :

1. Reservoir Engineer
2. Production Engineer
3. Geologist
4. Technical Assistant
5. SPS Specialist
6. Well Test specialist

a. Production Engineer

Production Engineer bertugas untuk menangani suatu sumur agar produksi tetap optimal. Team Ini bekerja dengan membuat program yang akan dilaksanakan dilapangan khususnya yang berkaitan dengan operasi Well Service maupun Workover. Tugas dari Production Engineer antara lain :

a. Gain Job

Berkaitan dengan perolehan produksi yang ada dilapangan dan kegiatannya antara lain :

1. Perforasi

Adalah kegiatan awal untuk memproduksikan minyak dengan cara menembakkan mesiu pada dinding casing atau formasi. Jenis-jenis perforasi adalah :

a. Add Perforation
Adalah melakukan penambahan jumlah lubang perforasi dari suatu sumur dari jumlah perforasi yang telah ada.

b. Re-Perforation
Adalah perforasi ulang yang dilakukan dengan untuk meningkatkan efektifitas dari lubang yang telah ada maupun dilakukan setelah Squeeze Cementing

2. Zone Isolation

Adalah proses mengisolasi zona yang akan diproduksi atau menutup zona yang sudah tidak produktif akibat water cut yang tinggi. Untuk mengetahui suatu zona harus diisolasi atau tidak, dapat dilakukan dengan beberapa metoda sebagai berikut :

a. Production Logging Tool (PLT)
Dilakukan dengan memasukkan alat Logging, sehingga dari data yang diperoleh dapat dianalisa dan diperkirakan zona yang harus diisolasi.

b. Down Hole Video (DHV)
Dilakukan dengan memasukkan kamera kedalam lubang sumur, sehingga dapat terlihat bagian bawah lubang sumur. Dari hasil rekaman kamera dapat diketahui zone pada formasi yang harus diisolasi. Kebanyakan memakai Coiled Tubbing dalam pengoperasiannya

c. Production Test (PT)
Dilakukan untuk mengetahui produksi dari suatu sumur. Production Test (PT) dapat dilakukan dengan metoda-metoda, antara lain :

1. Individual Zone Test (IZT)

Yaitu jenis uji produksi yang dilakukan perzona dari tiap formasi. Tujuannya untuk mengtahui kemampuan produksi dari tiap zona formasi. Pada individual Zone Test ini, digunakan REDA Pump. Dari individual zone test, selanjutnya dilakukan Micro Motion Test dan dua data penting yang dapat diambil adalah Water Cut dan Productioan Rate secara lebih teliti.

2. Swab Test

Yaitu jenis tes produksi yang dilakukan dengan menggunakan alat swab test. Dari swab test, dapat diketahui parameter-parameter antara lain, yaitu produksi sumur, dan water cutnya tetapi data yang diambil masih secara kasar.

3. C/O Log
Yaitu jenis test untuk mendeteksi kandungan karbon dan oksigen dari suatu formasi.

2. Stimulation

Stimulasi di sumur dilakukan untuk memperbaiki reservoir yang rusak. Metoda stimulasi ini bisa dilakukan dengan Acidezing maupun Fracturing dengan menggunakan bahan kimia tertentu untuk mengangkat skin yang ada pada zona formasi yang rusak tadi. Pelaksanaanya harus hati-hati, karena keterlambatan dalam melakukan swab dapat mengakibatkan plug yang justru dapat merusak formasi.

b. Maintenance

Bagian ini mempunyai tanggungjawab untuk mengoptimasikan dan memperbaiki jika ada kerusakan pada alat-alat produksi, seperti pompa. Hal-hal tersebut misalnya, Zero Maq (0 M), High ampere, Low Ampere dan lain-lain.


c. Water Injection Well (WIW)
Water injection well ini bertujuan untuk mengoptimasi injection rate suatu sumur, hal ini dapat dilakukan dengan mengamati fluida yang masuk ke sumer dan yang keluar dari sumur. Pola yang dipakai dilapangan minas ada dua, yaitu :

1. Pattern
Adalah suatu pola, dimana sumur injeksi ditengah-tengah beberapa sumur produksi. Pola inilah yang paling optimal dilakukan dilapangan saat ini.

2. Peripheral
Adalah suatu pola dimana sumur injeksi mengelilingi sumur produksi. Dan hasil injeksinya kurang optimal.

3. Line Drive
Adalah suatu pola dengan menempatkan satu injektor pada setiap satu sumur, biasanya paling efektif pada zona yang banyak patahannya.

d. Initial Completion
Dalam hal ini yang dilakukan adalah melengkapi sumur yang baru selesai di bor sehingga dapat memproduksi minyak dengan optimal. Langkah-langkah yang dilakukan adalah :

1. Melakukan Cement Bond Logging, yaitu untuk dapat mengetahui apakah ikatan antara casing , cement dan formasi baik atau tidak. Bila kurang baik maka perlu dilakukan sequeze cementing.
2. Mengolah dan meneliti data logging sehingga dapat memperkirakan zona yang dinilai produktif menghasilkan minya.
3. Melakukan perforasi zona yang dinilai produktif dan dilanjutkan dengan tes kemampuan zona mana yang akan dibuka untuk berproduksi, atau zona mana yang perlu diisolasi.

b. Geologist

Adalah team yang bertugas melakukan korelasi hasil dari logging suatu sumur untuk kemudian dianalisa apakah benar daerah sekitar sumur tersebut masih memiliki potensi untuk penambahan produksi minyak. Selain itu team ini juga menganalisa hasil logging pada sumur baru untuk menganalisa formasi mana yang akan diproduksi.

c. Reservoir Engineer

Team ini bertugas untuk menganalisa hasil laporan geologist, kemudian hasilnya sebagai acuan production engineering dalam membuat program. Selain itu reservoir engineer bertugas menghitung reserve dari suatu lapangan.

d. SPS Spesialist

Pompa yang banyak dipakai di minas adalah ESP. ESP sendiri juga dikenal sebagai pompa REDA yang dikembangkan oleh REDA sekitar tahun 1950. Seperempat lebih produksi minyak di dunia diperoleh dengan pompa ini yang sanggup memompakan seratus sampai seratus ribu BOPD (Barrel Oil Per Day). Unit pompa ESP terdiri atas :

1. Pump

Yaitu susunan beberapa stages dan masing-masing stages terdiri atas Impeller dan Diffuser yang statis. Makin banyak stages, maka makin besar fluida yang dapat dipompakan.

2. Protector
Yaitu bagian pompa yang berfungsi sebagai penyekat agar air tidak masuk kedalam motor dan merusaknya. Protector dipasang diantara motor dan pompa.

3. Electric Motor
Yaitu motor pada ESP yang merupakan motor listrik 3 fasa. Berfungsi sebagai tenaga pengerak pompa.

Motor sendiri terdiri dari dua bagian utama, yaitu Rotor dan stator.
Di atas pompa pada tubbing dipasang check valve. Valve ini berguna uintuk mencegah agar fluida dalam tubbing tidak turun kebawah saat ESP mati. Turunnya fluida akan memutar balik pompa dan merusak motor pompa. Selain check valve, biasanya dipasang juga bleeder valve yang berguna untuk membuang fluida yang terdapt dalam tubbing kedalam sumur.

e. Well Test Specialist (WTS)

Team ini bertugas dalam melakukan uji produksi kedalam sumur. Metoda-metoda yang digunakan antara lain Micro Motion Test, Sonolog Test, Static Bottom Hole Pressure. Kegiatan ini biasanya dilakukan secara rutin minimal satu bulan sekali untuk setiap sumur. Metode pengujian itu adalah :

a. Micro Motion Test

Bertujuan untuk mengetahui laju produksi fluida, laju produksi minyak serta menentukan besarnya water cut. Tes tersebut dilakukan berdasarkan perbedaan densitas pada fluida, yaitu perbedaan densitas minyak dan air formasi yang mengalir. Namun alat ini memiliki sedikit kelemahan, yaitu tidak dapat mendeteksi adanya gas, sehingga hanya dapat digunakan untuk sumur yang tidak menghasilkan gas. Alat Micro Motion ini hanya dapat digunakan dengan baik pada tekana lebih besar dari 130 psi, sehingga pengesetan harus dilakukan dekat dengan sumur.
Komponen Micro Motion antara lain :


1. Sensor Unit
Sensor ini akan mendeteksi reaksi aliran dalam pipa dan memproses dengan cepat aliran berdasarkan densitas dan mengubahnya menjadi sinyal-sinyal.
2. Remote Flow Transmitter.
Penerima sinyal dari sensor unit lalu memprosesnya berdasarkan konfigurasi yang telah diprogram kealat interface
3. Transmitter Interface.
Merupakan unit yang menunjukkan hasil tes secara digital.

b. Sonolog Test

Merupakan kegiatan yang berfungsi mengukur Static Fluid Level (SFL) untuk sumur mati dan Working Fluid Level (WFL) untuk sumur yang masih berproduksi. Prinsip kerjanya dengan mengirimkan getaran kedalam sumur yang berasal dari gas N2. Getaran tersebut dihubungkan dengan recorder yang berfungsi untuk menggambarkan pola getaran gas N2 tersebut. Bila getaran tersebut melewati tubbing joint, pola grafiknya akan membentuk defleksi dan saat getaran dipantulkan lagi ke permukaan fluid level, pola aliran akan menggulung. Kedalam fluid level dapat dilihat dari jumlah tubbing joint yang dikonversikan menjadi satuan kedalaman.

Peralatan Sonolog Test terdiri dari :

1. Well Sounder, berfungsi sebagai penghasil getaran yang dipasangkan pada kepala sumur.
2. Amplifier, berfungsi sebagai alat penguat dan pencatat pantulan getaran dari dalam sumur.

Fluid level ini sangat menentukan kinerja pompa yang akan dipasang. Sebelum sumur diproduksikan, penentuan fluid level sangat diperlukan untuk menentukan ukuran pompa yang akan dipasang. Fluid level itu sendiri merupakan ukuran kemampuan siatu sumur untuk memproduksikan fluidanya. Makin tinggi fluid level, makin bagus produksinya karena tekanannya masih besar.

Sedangkan setelah sumur diproduksikan, penentuan fluid level dilakukan untuk mengetahui apakah sumur tersebut masih support untuk pompa yang sebelumnya telah dipasang. Flui level terdiri atas Static Fluid Level dan Working Fluid level. Suatu sumur dikatakan masih support untuk ukuran suatu pompa jika WFL sumur tersebut sekitar 300 – 400 ft diatas Pump Setting Depth. Istilah support disini menandakan bahwa pompa yang digunakan dapat menghisap fluida dari dalam sumur dengan efisiensi yang optimal dan tidak merusaknya.

Ukuran fluid level inilah yang dijadikan dasar apakah suatu pompa perlu diganti atau tidak. Suatu sumur dengan fluid level yang terlalu rendah menandakan bahwa pompa yang ada perlu di size down, dalam arti ukuran pompa diturunkan laju alirannya. Sedangkan untuk fluid level tinggi maka kemungkinan pompanya akan di size up. Pada umumnya pompa yang dipakai dilapangan Minas adalah Electric Submersible Pump (ESP). Pompa ini sangat sensitif terhadap perubahan laju alir, oleh karena itu perubahan yang terlalu besar akan merusak pompa itu sendiri. Merek pompa ESP yang banyk dipakai adalah jenis REDA dan Centrilift yang memiliki prinsip kerja yang hampir sama.

c. Static Bottom Hole Pressure (SBHP)

Test ini dilakukan pada sumur obsevasi. Pengontrolan Bottom Hole Pressure (BHP) menentukan tekanan formasi pada interval tertentu dalam program Interval Zone Test. Didalam tabung SBHP Tools terdapat Bourden Tube, yang dapat diberikan tekana dari luarl. Alat ini akan mengembang dan menguncup sesuai dengan perubahan tekanan yang terjadi didalam sumur. Gerakan bourden tube akan menggores chart yang terbuat dari logam, yang digerakkan dari permukaan oleh timer sehingga dari goresan chart tersebut dapat dibaca berapa tekanan sesuai dengan perubahan tekanan didalam sumur.

Diposkan oleh migasnet04_sholeh779 di 22:05

Oil and Gas Traps ( Perangkap Minyak dan Gas )

Kamis, 2009 Juni 18

Dalam Sistem Perminyakan, memiliki konsep dasar berupa distribusi hidrokarbon didalam kerak bumi dari batuan sumber (source rock) ke batuan reservoar. Salah satu elemen dari Sistem Perminyakan ini adalah adanya batuan reservoar, dalam batuan reservoar ini, terdapat beberapa faktor penting diantaranya adalah adanya perangkap minyak bumi.

Perangkap minyak bumi sendiri merupakan tempat terkumpulnya minyak bumi yang berupa perangkap dan mempunyai bentuk konkav ke bawah sehingga minyak dan gas bumi dapat terjebak di dalamnya.

Perangkap minyak bumi ini sendiri terbagi menjadi Perangkap Stratigrafi, Perangkap Struktural, Perangkap Kombinasi Stratigrafi-Struktur dan perangkap hidrodinamik.

1. Perangkap Stratigrafi

Jenis perangkap stratigrafi dipengaruhi oleh variasi perlapisan secara vertikal dan lateral, perubahan facies batuan dan ketidakselarasan dan variasi lateral dalam litologi pada suatu lapisan reservoar dalam perpindahan minyak bumi. Prinsip dalam perangkap stratigrafi adalah minyak dan gas bumi terperangkap dalam perjalanan ke atas kemudian terhalang dari segala arah terutama dari bagian atas dan pinggir, hal ini dikarenakan batuan reservoar telah menghilang atau berubah fasies menjadi batu lain sehingga merupakan penghalang permeabilitas (Koesoemadinata, 1980, dengan modifikasinya). Dan jebakan stratigrafi tidak berasosiasi dengan ketidakselarasan seperti Channels, Barrier Bar, dan Reef, namun berasosiasi dengan ketidakselarasan seperti Onlap Pinchouts, dan Truncations.

Pada perangkap stratigrafi ini, berasal dari lapisan reservoar tersebut, atau ketika terjadi perubahan permeabilitas pada lapisan reservoar itu sendiri. Pada salah satu tipe jebakan stratigrafi, pada horizontal, lapisan impermeabel memotong lapisan yang bengkok pada batuan yang memiliki kandungan minyak. Terkadang terpotong pada lapisan yang tidak dapat ditembus, atau Pinches, pada formasi yang memiliki kandungan minyak. Pada perangkap stratigrafi yang lain berupa Lens-shaped. Pada perangkap ini, lapisan yang tidak dapat ditembus ini mengelilingi batuan yang memiliki kandungan hidrokarbon. Pada tipe yang lain, terjadi perubahan permeabilitas dan porositas pada reservoar itu sendiri. Pada reservoar yang telah mencapai puncaknya yang tidak sarang dan impermeabel, yang dimana pada bagian bawahnya sarang dan permeabel serta terdapat hidrokarbon.

Pada bagian yang lain menerangkan bahwa minyak bumi terperangkap pada reservoar itu sendiri yang Cut Off up-dip, dan mencegah migrasi lanjutan, sehingga tidak adanya pengatur struktur yang dibutuhkan. Variasi ukuran dan bentuk perangkap yang demikian mahabesar, untuk memperpanjang pantulan lingkungan pembatas pada batuan reservoar terendapkan.

2.

Perangkap Struktural

Jenis perangkap selanjutnya adalah perangkap struktural, perangkap ini Jebakan tipe struktural ini banyak dipengaruhi oleh kejadian deformasi perlapisan dengan terbentuknya struktur lipatan dan patahan yang merupakan respon dari kejadian tektonik dan merupakan perangkap yang paling asli dan perangkap yang paling penting, pada bagian ini berbagai unsur perangkap yang membentuk lapisan penyekat dan lapisan reservoar sehingga dapat menangkap minyak, disebabkan oleh gejala tektonik atau struktur seperti pelipatan dan patahan (Koesoemadinata, 1980, dengan modifikasinya).

a. Jebakan Patahan

Jebakan patahan merupakan patahan yang terhenti pada lapisan batuan. Jebakan ini terjadi bersama dalam sebuah formasi dalam bagian patahan yang bergerak, kemudian gerakan pada formasi ini berhenti dan pada saat yang bersamaan minyak bumi mengalami migrasi dan terjebak pada daerah patahan tersebut, lalu sering kali pada formasi yang impermeabel yang pada satu sisinya berhadapan dengan pergerakan patahan yang bersifat sarang dan formasi yang permeabel pada sisi yang lain. Kemudian, minyak bumi bermigrasi pada formasi yang sarang dan permeabel. Minyak dan gas disini sudah terperangkap karena lapisan tidak dapat ditembus pada daerah jebakan patahan ini.

c. Jebakan Struktural lainnya

Contoh dari perangkap struktur yang lain adalah Tilted fault blocks in an extensional regime, marupakan jebakan yang bearasal dari Seal yang berada diatas Mudstone dan memotong patahan yang sejajar Mudstone. Kemudian, Rollover anticline on thrust, adalah jebakan yang minyak bumi berada pada Hanging Wall dan Footwall. Lalu, Seal yang posisinya lateral pada diapir dan menutup rapat jebakan yang berada diatasnya

3. Perangkap Kombinasi

Kemudian perangkap yang selanjutnya adalah perangkap kombinasi antara struktural dan stratigrafi. Dimana pada perangkap jenis ini merupakan faktor bersama dalam membatasi bergeraknya atau menjebak minyak bumi. Dan, pada jenis perangkap ini, terdapat leboh dari satu jenis perangkap yang membenuk reservoar. Sebagai contohnya antiklin patahan, terbentuk ketika patahan memotong tegak lurus pada antiklin. Dan, pada perangkap ini kedua perangkapnya tidak saling mengendalikan perangkap itu sendiri

4. Perangkap Hidrodinamik

Kemudian perangkap yang terakhir adalah perangkap hidrodinamik. Perangkap ini sangta jarang karena dipengaruhi oleh pergerakan air. Pergerakan air ini yang mampu merubah ukuran pada akumulasi minyak bumi atau dimana jebakan minyak bumi yang pada lokasi tersebut dapat menyebabkan perpindahan. Kemudian perangkap ini digambarkan pergerakan air yang biasanya dari iar hujan, masuk kedalam reservoar formasi, dan minyak bumi bermigrasi ke reservoar dan bertemu untuk migrasi ke atas menuju permukaan melalui permukaan air. Kemudian tergantung pada keseimbangan berat jenis minyak, dan dapat menemukan sendiri, dan tidak dapat bergerak ke reservoar permukaan karena tidak ada jebakan minyak yang konvensional.

Diposkan oleh migasnet04_sholeh779 di 22:02

TEORI TERBENTUKNYA RESERVOIR PANAS BUMI

Kamis, 2009 Juni 18

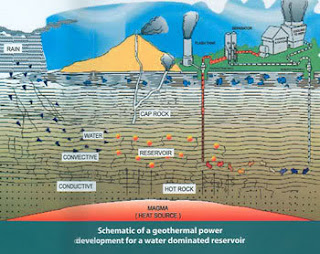

Reservoir panas bumi biasanya terdapat di daerah gunung api purba (post volcanic). Karena proses post volcanic tersebut menyebabkan dinginnya cairan magma yang kemudian akan menjadikannya sebagai salah satu komponen reservoir panas bumi yang disebut sumber panas.
Akibat dari proses gunung api terbentuklah sistem panas bumi yang dipengaruhi oleh proses-proses geologi yang baik yang sedang berlangsung atau yang telah berlangsung di daerah post volcanic, sehingga memungkinkan terbentuknya suatu lapangan panasbumi yang potensial untuk diproduksikan.
















Salah Contoh Pemanfaatan Aktifitas Geothermal / Panasbumi















Teori Tektonik Lempeng
















Lapangan Panas Bumi di Indonesia

TEORI TERBENTUKNYA RESERVOIR MIGAS

Kamis, 2009 Juni 18

Minyak dan gas bumi trebentukdari binatang-binatang purba yang tertimbun dalam tanah yang kemudian terendapkan baik pada lingkungan pengendapan darat, laut maupun transisi. Seiring dengan perjalanan waktu sisa-sisa binatang purba tersebut akan menjadi proses pematangan menjadi migas dalam batuan induk, kemudian akan bermigrasi sampai terperangkap ke dalamsuatu sistem reservoir dan terakumulasi disana.














Dalam mendapatkan tempat terakumulasinya migas dibawah permukaan, kita harus mencari struktur antiklin dari lapisan / cekungan suatu wilayah/ daerah.

Anticlinal Theory (Teori Antiklin) : Teori tentang akumulasi minyak, gas , dan air pada lapisan cembung dalam tatanan tertentu (air paling bawah) asalkan strukturnya mengandung batuan reservoir, yang berhubungan baik dengan batuan induk, dan ditutupi dengan batuan tudung.

Anticlinal Trap (Perangkap Antiklin) : Lapisan dalam struktur antiklin tempat akumulasi hidrokarbon.

Anticline (Antiklin) : Konfigurasi geologis yang lapisan-lapisan batuan sedimennya terlipat dan membentuk struktur yang cembung.

Diposkan oleh migasnet04_sholeh779 di 21:57

Seputar Killing Well

Kamis, 2009 Juni 18

Work Over and Well Service merupakan salah satu kegiatan dalam teknik operasi pada suatu sumur minyak. Pekerjaan ini bertujuan untuk perawatan sumur, kerja ulang pindah lapisan (KUPL), stimulasi dan reparasi sumur. Dengan melakukan perawatan dan reparasi sumur maka diharapkan dapat mengembalikan produksi sumur ke potensi sebelumnya. Sedangkan untuk meningkatkan produksi suatu sumur dapat dilakukan dengan cara stimulasi sumur dan melakukan kerja ulang pindah lapisan dengan cara pelubangan (Perforasi) lapisan baru. Didalam melakukan pekerjaan ini, ada beberapa hal penting yang harus diperhatikan agar kegiatan dapat berjalan baik. Salah satu faktor terpenting adalah pengetahuan mengenai tekanan formasi sumur. Pekerjaan Work Over baru bisa dilakukan apabila tekanan formasi sumur telah dapat dikendalikan. Kegiatan awal untuk mengamankan keadaan sumur disebut dengan Killing Well (mematikan sumur) yang dapat dilakukan dengan beberapa cara.

1. Tekanan formasi

Tekanan formasi adalah tekanan yang berasal dari fluida pengisi pori-pori dari batuan formasi. Pada proses kompaksi sedimen, tekanan pada lapisan di bawah akan terus bertambah seiring dengan penambahan lapisan dan tekanan di atasnya. Tambahan tekanan ini akan ditahan oleh matriks dan fluida pengisi pori-pori. Oleh karena itu, tekanan fluida pengisi pori dapat terus bertambah.


Berdasarkan hal di atas, tekanan formasi dapat dibagi menjadi tiga golongan, yaitu :

1.1 Tekanan normal

Tekanan formasi dapat disebut normal apabila gaya ke bawah dari tekanan overburden dapat diimbangi dengan tekanan ke atas dari matrik dan fluidanya (gradien tekan sama besarnya dengan gradien air asin) atau dengan kata lain tekanan dari fluida formasi pada lapisan tersebut sesuai dengan gradien tekanan yang diakibatkan oleh overburden (jumlah tekanan lapisan-lapisan formasi) di atasnya. Hal ini dapat terjadi apabila formasi tidak tersekat oleh formasi lain yang memiliki permeabilitas berbeda yang lebih kecil. Tekanan formasi normal akan memiliki gradien tekanan berkisar antara 0,433 Psi/ft sampai dengan 0,465 Psi/ft.

1.2 Tekanan abnormal

Tekanan abnormal atau Overpressured biasanya terjadi karena gaya ke bawah dari tekanan overburdennya lebih besar daripada tekanan keatas dari matrik dan fluidanya (gradien tekan lebih besar daripada gradien air asin). Tekanan formasi abnormal akan memiliki gradien tekanan formasi yang lebih besar dari 0,465 Psi/ft.

1.3 Tekanan subnormal

Tekanan subnormal terjadi karena gaya ke bawah dari tekanan overburdennya lebih kecil daripada tekanan ke atas dari matrik dan fluidanya (gradien tekan lebih kecil daripada gradien air asin). Tekanan subnormal memiliki gradien tekanan formasi yang lebih kecil dari 0,433 Psi/ft.
Pengetahuan mengenai tekanan formasi sangat penting diketahui, hal ini bertujuan agar pekerjaan dapat dilakukan dengan baik dan aman. Dari ketiga jenis tekanan di atas, Overpressured akan memberikan masalah yang lebih berat daripada tekanan subnormal. Overpressured dapat menyebabkan timbulnya kick yang apabila tidak dapat dikendalikan akan mengakibatkan terjadinya semburan liar. Semburan liar dapat dihindari dengan cara memperbesar tekanan hidrostatik fluida dalam sumur atau lubang bor. Tekanan hidrostatik (Hydrostatic Pressure) adalah suatu tekanan yang dihasilkan oleh suatu kolom fluida pada kondisi diam (statik).
Secara matematis, besarnya tekanan hidrostatik fluida pengisi lubang bor dapat dihitung dengan menggunakan persamaan berikut :

HP = TVD x MW x 0,052

dimana : HP = Tekanan hidrostatik lumpur (Psi)
TVD = Kedalaman vertikal yang sebenarnya (ft)
MW = Berat lumpur (ppg)
2. Sistem sirkulasi
Sistem sirkulasi adalah sistem yang memungkinkan lumpur dapat bergerak menjalankan fungsinya. Adapun jalannya sistem sirkulasi tersebut adalah :
1) Pompa lumpur (Mud Pump) memompakan lumpur pwmboran ke arah bawah (lubang) melalui pipa bor (Drill Pipe) dan kollar bor (Drill Collar).
2) Lumpur disemprotkan melalui Noozle Jet dan serbuk bor (Cuttings) terangkat ke atas.
3) Serbuk bor dibawa kepermukaan.
Lumpur dan serbuk bor kembali ke permukaan melalui annulus, yakni ruangan antara lubang bor pipa pemboran. Dipermukaan keduanya meninggalkan lubang sumur melalui Mud Return Line dan jatuh ke Vibrating Screen yang disebut Shale Shaker. Shaker bertugas memisahkan serbuk bor dan Lumpur untuk menjaga berat jenis Lumpur (Mud Density). Pompa Lumpur pada hakekatnya merupakan jantung dari system sirkulasi ini.
3. Lumpur pemboran
Lumpur pemboran merupakan faktor penting dalam operasi pemboran. Kecepatan pemboran, efisiensi, keselamatan dan biaya pemboran sangat tergantung dari jenis lumpur yang dipakai.
Pada mulanya orang hanya menggunakan air saja untuk mengangkat serpih pemboran (Cutting). Lalu dengan berkembangnya pemboran, lumpur mulai digunakan. Untuk memperbaiki sifat-sifat lumpur, zat-zat kimia ditambahkan dan akhirnya digunakan pula udara dan gas untuk pemboran walaupun lumpur tetap bertahan. Dengan demikian fungsi dari lumpur pemboran tersebut juga semakin banyak.
Adapun fungsi utama dari lumpur pemboran menurut Rubiandini (2004:129-131) adalah :
1) Mengangkat serpih bor ke permukaan
2) Mendinginkan dan melumasi Bit dan Drill String
3) Memberi dinding pada lubang bor dengan Mud Cake
4) Mengontrol tekanan formasi
5) Menahan serpih bor dan material-material pemberat pada suspensi bila sirkulasi lumpur dihentikan sementara.
6) Melepaskan pasir dan serpih bor di permukaan
7) Menahan sebagian berat Drill Pipe dan Casing (Bouyancy Effect)
8) Mengurangi efek negative pada formasi
9) Mendapatkan informasi (Mud Log, Sample Log)
10) Media Logging
Klasifikasi Lumpur pemboran berdasarkan fasa fluidanya adalah sebagai berikut :
1) Fresh Water Muds
Adalah Lumpur yang fasa cairnya adalah air tawar dengan (kalau ada) kadar garam yang kecil (kurang dari 10000 ppm = 1 % garam)
2) Salt water mud
Lumpur ini digunakan untuk memberi garam massive (Salt Dome) atau Salt Stringer (lapisan formasi garam) dan kadang-kadang ada aliran air garam yang terbor. Fasa cairnya berupa air yang memiliki kadar garam cukup tinggi.
3) Oil base dan oil base emulsion mud
Lumpur ini mengandung minyak sebagai fasa kontinunya. Komposisinya diatur agar kadar airnya rendah (3-5 % volume). Kegunaan terbesar adalah pada completion dan work over. Kegunaan lain adalah untuk melepaskan drill pipe yang terjepit, mempermudah pemasangan casing dan liner.
4) Gaseous drilling fluid
Gas yang biasa digunakan adalah gas alam atau udara. Lumpur jenis ini biasa digunakan untuk keadaan sumur yang tekanan formasinya subnormal.

4. Peralatan well control

Well Control (pengendalian sumur) adalah suatu aktivitas pekerjaan pada suatu calon sumur (pemboran) atau pada suatu sumur produksi yang bertujuan untuk menjaga agar tidak terjadi aliran fluida dari formasi ke dalam lubang sumur (kick) selanjutnya ke permukaan sumur dan atau suatu aktivitas pekerjaan mengendalikan dan mematikan aliran fluida formasi (kick) yang tanpa disadari sudah terjadi ke dalam sumur atau calon sumur migas sehingga semburan liar (blow out) tidak terjadi.
Pada prinsipnya pengendalian sumur ada dua, yaitu kontrol primer dan skunder. Fluida pemboran berfungsi sebagai pengendali primer dan BOP (blow out preventer) sebagai pengendali skunder.
Kontrol primer bertujuan untuk mencegah masuknya fluida formasi ke dalam lubang bor dengan cara menjaga tekanan hidrostatik kolom fluida atau sumur. Tekanan hidrostatik diatur agar selalu lebih besar daripada tekanan dari formasi. Pengaturan tekanan dapat dilakukan dengan cara mengatur berat lumpur.
Kontrol skunder baru berfungsi apabila kontrol primer sudah tidak dapat lagi mengontrol tekanan formasi. Tujuan dari control skunder ini adalah untuk mencegah agar tidak terjadi semburan liar di permukaan karena adanya fluida yang masuk ke dalam sumur. Caranya adalah dengan menutup sumur dengan BOP dan mensirkulasikan Lumpur yang lebih berat ke dalam lubang bor.
Berdasarkan tempat berfungsinya alat BOP terbagi atas dua tipe, yaitu tipe annular dan drillpipe.gabungan dari kedua tipe ini disebut BOP stack. Agar BOP stack dapat tersambung dengan choke line dan kill line, maka dipasanglah drilling spool. Spool harus memiliki diameter paling sedikit sama dengan diameter maksimum casing head bagian atas. Spool juga harus bisa menahan tekanan sebesar tekanan yang diterima oleh BOP stack.

5. Metode killing well

Mematikan sumur adalah memberikan tekanan lawan kedalam sumur agar tekanan dari dalam sumur tidak menyembur kepermukaan. Pemberian tekanan lawan adalah dengan memompakan cairan pemati (Killing Fluid) kedalam sumur, sehingga dengan berat kolom cairan pemati yang dipompakan akan menahan tekanan dalam sumur untuk menyembur kepermukaan.
Menurut Meiliza, Pribadi dan Syarif (2004:14-17) ada beberapa metode yang sering digunakan untuk proses mematikan sumur demi menjaga keamanan kerja :

5.1 Dynamic killing

Metode ini menggunakan tekanan hidrostatik dan tekanan gesek dari fluida yang dipompakan ke dalam sumur untuk mengatasi tekanan reservoir dan zona produktif. Metode ini digunakan untuk mematikan sumur relief. Kecepatan aliran pompa yang digunakan untuk melakukan metode ini adalah pompa dengan kecepatan lebih dari 100 barrel per menit.

5.2 Minimum killing

Metode ini digunakan pada sumur tertutup dan bertekanan. Tekanan pemompaan yang digunakan untuk mematikan sumur hanya sedikit diatas tekanan reservoir. Faktor-faktor yang mempengaruhi perencanaan pemompaan antara lain adalah kapasitas pompa, jenis lumpur dan berat jenis lumpur yang akan dipakai. Metode ini sangat tepat dilakukan pada situasi dimana kondisi sumur, khususnya integritas wellhead tidak diketahui dengan pasti.

5.3 Momentum killing

Pada metode ini cairan dipompakan lansung dengan menggunakan bullheading system dari atas ke bawah dengan kapasitas dan tekanan pompa yang tinggi diatas 100 barrel per menit. Lumpur yang digunakan adalah lumpur berat yang beratnya tergantung dengan tekanan formasi. Sifat aliran dan teknik pemompaan harus diketahui dengan pasti, karena metode ini akan menghasilkan tekanan hidrostatik sangat tinggi yang dapat menimbulkan masalah lain.

5.4 Volumetric killing/lubricating system

Volumetric killing dilakukan bila di dalam suatu sumur tidak terdapat rangkaian pipa bor atau tubing sehingga sumur tidak dapat disirkulasi. Caranya adalah dengan memompakan lumpur kedalam sumur dengan tekanan tertentu dan kemudian diablas kembali. Sebelum gas diablas, biarkan sumur sampai beberapa saat sampai lumpur yang telah dipompakan telah turun kebawah lubang bor dan gas bermigrasi ke atas.
5.5 Snubbing
Snubbing adalah memasukkan rangkaian pipa bor kedalam sumur yang bertekanan sampai kedalaman tertentu, kemudian memompakan killing fluid kedalamnya lalu disirkulasi sampai sumur mati. Snubbing dapat dilakukan pada sumur bertekanan atau sumur yang sedang mengalir (diverted well). Pada sumur dengan formasi yang lemah, metode ini sangat tepat untuk dilakukan.

5.6 Diverted killing

Pada yang desain cassingnya tidak sempurna, menutup BOP dapat menyebabkan terjadinya crater dibawah sepatu casing dan gas akan menyembur tidak terkendali di sekitar lokasi.
Apabila terjadi semburan liar dan lapisan gas dangkal serta selubung yang terpasang tidak dapat menahan terjadinya crater dibawah sepatu, maka tindakan awal yang dapat diambil adalah sebagai berikut :
a. Alirkan sumur melalui diverter sampai tekanan formasi melemah
b. Buka diverter line dan tutup diverter
c. Pompakan lumpur atau air dengan kapasitas maksimum yang dapat dicapai. Apabila terdapat lumpur berat segera pompakan kedalam sumur untuk mengatasi aliran.
d. Segera isi semua tanki aktif dengan air dan lanjutkan pemompaan air sampai lumpur berat telah siap untuk dipompakan.
Apabila semburan liar belum dapat diatasi, siapkan suspended barite slurry, yaitu sejenis dengan barite plug namun masih bisa dipompakan dan mempunyai filtrat loss rendah.
Cara menyiapkan bahan ini adalah sebagai berikut :
a. Sedikan minimal 6000 bag barite dilokasi
b. Isi tangki dengan 500 barrel air. Berdasarkan pilot test, masukkan bentonite, caustic soda dan lignite atau lignosulfanote sampai diperoleh adonan 18-22 ppg.
c. Yakinkan cementing unit dapat mengaduk dan memompa dengan kapasitas tinggi. Lakukan uji coba dengan mengaduk antara 250-300 sak barite.
d. Aduk dan pompakan suspended barite slurry dengan kapasitas maksimal
e. Bila sumur telah mati, isi annulus dengan lumpur ringan untuk meyakinkan bahwa aliran telah mati.
Tujuan mematikan sumur adalah :
a. Menghentikan semburan liar (Blow Out)
b. Menghentikan aliran karena sumur akan dirawat
Hal-hal yang perlu diperhatikan sebelum mematikan sumur adalah :
a. Tekanan lapisan produktif
b. Diameter pipa selubung dan kedalaman sumur
c. Diameter pipa produksi dan panjangnya
d. Kedalaman pelubangan
e. Kedalaman penyekat
f. Peralatan bawah tanah lainnya (katup sembur buatan, SSD dan lain sebagainya)
g. Ukuran dan kekuatan kepala sumur
Peralatan yang diperlukan pada waktu mematikan sumur adalah :
a. Cairan pemati (Killing Fluid)
b. Pompa tekan (Killing Pump)
c. Pipa alir cairan pemati
d. Choke Manifold
e. Tanki
f. Flare Stack
g. Manometer
Hal-hal yang perlu diperhatikan sebelum melaksanakan pekerjaan mematikan sumur adalah :
a. Periksa kondisi Killing Unit (Exhaust, Flame Arrester dan kondisi mesinnya)
b. Setelah jalur terpasang lakukan pengujian sebesar 2x tekanan kepala sumur, ditutup dan ditahan selama 15 menit serta periksa apakah ada kebocoran.
c. Hubungkan Choke Manifold dengan jalur tekan dan jalur ablas/Flare
d. Tempatkan Tanki, Flare dan Killing Unit pada tempat yang aman dan tidak saling berdekatan
Cara mematikan sumur yang akan dikerjakan :
2. Sumur gas/sembur alam dengan penyekat
Tahapan kerjanya adalah :
a. Periksa tekanan sumur TPT/TPC
b. Periksa jalur Kill Line dari silang sembur ke pompa dan dari Cassing Valve ke pompa, lakukan uji Line sampai dengan tekanan 2000 Psi, 10 menit harus baik.
c. Periksa Flame Arresternya, harus aman dari percikan api.
d. Pompakan cairan Kill ke Anulus sampai dengan penuh.
e. Pompakan ke lubang sumur lewat Tubing, Kill Fluid (cairan pemati dengan Spesifik gravity tertentu) bila sumur bertekanan samapai dengan tekanan 0 Psi.
f. Lakukan pengamatan tertutup dan terbuka selama lebih kurang 1 jam.
g. Sumur mati.
3. Sumur sembur alam/gas tanpa penyekat
Tahapan kerjanya adalah :
a. Buat tekanan lawan atau menggunakan Check Valve
b. Lakukan pemompaan denga menggunakan Choke Manifold ke Flare hingga ada sirkulasi atau lubang sampai penuh.
c. Lakukan pengamatan tertutup dan terbuka lebih kurang selama 1 jam atau sampai mati.
4. Sumur sembur buatan (Gas Lift)
Tahapan kerjanya adalah :
a. Mematikan sumur sembur buatan (Gas Lift) dengan penyekat atau tidak pakai penyekat adalah sama dan relatif lebih mudah.
b. Dengan membuang atau ablas gas injeksi ke Flare sampai dengan 0 Psi dan mengisi volume Tubing dan anulus sampai penuh.
c. Lakukan pengamatan
5. Sumur Pompa
Mematikan sumur pompa relatif hanya dengan menggunakan air formasi dari Stasiun Pengumpul, mengisi lubang sumur lewat anulus valve. Tahapan kerjanya adalah :
a. Stop operasi Pumping Unit
b. Ablas tekan dari anulus kalau ada
c. Tutup keranan Flow Line dan buka Check Valve agar air formasi dari Stasiun Pengumpul dapat dimasukkan ke dalam sumur.
d. Kalau sumur sudah mati lakukan pengamatan selama lebih kurang 30 menit

Diposkan oleh migasnet04_Kamis di 21:50

Minyak Bumi

Kamis, 2009 Juni 18

Minyak bumi

Minyak bumi (L. minyak bumi, dari Yunani πετρέλαιον, lit. "Batu minyak") atau minyak mentah yang terjadi secara alami, cairan mudah terbakar ditemukan di rock membahana di Bumi yang terdiri dari campuran kompleks hidrokarbon berbagai molecular weights, plus lainnya organik compounds .

Istilah "minyak bumi" pertama kali digunakan dalam risalah De Natura Fossilium, yang diterbitkan di Jerman pada 1546 oleh ahli pengetahuan tentang mineral Georg Bauer, juga dikenal sebagai Georgius Agricola

Komposisi

Proporsi hidrokarbon dalam campuran sangat variabel dan berkisar sebesar 97% oleh berat ringan dalam minyak sebagai hanya 50% pada berat minyak dan bitumens.

Hidrokarbon di dalam sebagian besar minyak mentah alkanes, cycloalkanes dan berbagai hidrokarbon aromatik, sedangkan yang lainnya organik compounds contain nitrogen, oksigen dan belerang, jumlah jejak dan logam seperti besi, nikel, tembaga dan vanadium. Komposisi yang tepat molekular bervariasi secara luas dari formasi ke formasi tetapi proporsi unsur kimia berbeda atas cukup sempit batas sebagai berikut: [2]
Komposisi oleh berat Elemen Persen rentang
Karbon 83-87%
Hidrogen 10-14%
Nitrogen 0,1-2%
Oksigen 0,1 1,5%
Belerang 0,5-6%
Logam kurang dari 1000 ppm


Empat jenis molekul zat air arang muncul dalam minyak mentah. Persentase yang relatif dari masing-masing berbeda dari minyak ke minyak, menentukan properti dari setiap minyak. [3]
Komposisi oleh berat Zat air arang Rata-rata Jangkauan
Paraffins 30% 15 sampai 60%
Naphthenes 49% 30-60%
Aromatics 15% 3 sampai 30%
Asphaltics 6% sisa


Sebagian besar minyak dunia yang non-konvensional. [4]

Minyak mentah sangat bervariasi tergantung pada tampilan pada komposisi. Biasanya hitam atau coklat gelap (walaupun mungkin bahkan kehijau-hijauan atau kekuning-kuningan). Di waduk biasanya ditemukan berkaitan dengan gas alam, yang menjadi bentuk korek api gas cap atas minyak bumi, dan air garam, yang menjadi lebih berat daripada kebanyakan bentuk minyak mentah, umumnya sink di bawah ini. Minyak mentah juga dapat ditemukan di semi-solid formulir dicampur dengan pasir dan air, seperti pada minyak Athabasca pasir di Kanada, di mana biasanya disebut sebagai crude bitumen. Di Kanada, yang dianggap sebagai bitumen lengket, tar-bentuk seperti minyak mentah yang sangat tebal dan berat yang harus dipanaskan atau sebelum diencerkan akan mengalir. [5] Venezuela juga memiliki sejumlah besar minyak di Orinoco minyak pasir, walaupun hidrokarbon terperangkap di dalamnya lebih dari cairan di Kanada dan biasanya disebut ekstra berat minyak. Sumber daya minyak pasir ini disebut non-konvensional minyak untuk membedakan mereka dari minyak yang dapat diambil menggunakan metode tradisional minyak baik. Antara mereka, Kanada dan Venezuela diperkirakan mengandung 3,6 triliun barel (570 × 10 9 m 3) dari bitumen dan ekstra-minyak berat, sekitar dua kali besarnya di dunia cadangan minyak yang konvensional. [6]

Minyak bumi yang digunakan umumnya, dengan volume suara, untuk memproduksi bahan bakar minyak dan bensin (petrol), keduanya penting "energi dasar" sumber. [7] 84% oleh volume hidrokarbon yang ada dalam minyak bumi yang diubah menjadi energi kaya bahan bakar (minyak bumi berbasis BBM), termasuk bensin, solar, jet, pemanas, dan bahan bakar minyak, dan bahan bakar gas cair. [8] yang ringan dari nilai produksi minyak mentah hasil yang terbaik dari produk tersebut, tetapi karena di dunia terang dan cadangan minyak yang sedang habis, refineries minyak yang semakin berat untuk memproses minyak dan aspal, dan menggunakan lebih banyak metode rumit dan mahal untuk menghasilkan produk yang diperlukan. Minyak mentah berat karena terlalu banyak karbon dan hidrogen tidak cukup, umumnya proses ini melibatkan menghapus atau menambahkan karbon dari hidrogen ke molekul, dan menggunakan cairan katalis cracking untuk mengkonversikan lagi, lebih kompleks molekul dalam minyak yang pendek, yang lebih sederhana di dengan bahan bakar.

Karena tinggi kepadatan energi, mudah transportability dan kelimpahan relatif, minyak telah menjadi dunia yang paling penting sumber energi sejak pertengahan 1950-an. Minyak juga merupakan bahan baku bagi banyak kimia produk, termasuk obat-obatan, larutan, pupuk, pestisida, dan plastik, yang 16% tidak digunakan untuk produksi energi ini akan diubah menjadi bahan-bahan lainnya.

Minyak bumi yang ditemukan di porous rock membahana di atas strata dari beberapa wilayah di Bumi 's crust. Ada juga minyak bumi di pasir minyak (pasir tar). Diketahui cadangan minyak bumi yang biasanya diperkirakan sekitar 190 km 3 (1,2 triliun (skala pendek) barel) tanpa minyak pasir, [9] atau 595 km 3 (3,74 triliun barel) dengan minyak pasir. [10] Konsumsi Saat ini sekitar 84 juta barel (13,4 × 10 6 m 3) per hari, atau 4,9 km 3 per tahun. Karena energi melalui energi diinvestasikan kembali (EROEI) rasio minyak terus jatuh (karena fenomena fisik seperti saturasi sisa minyak, dan faktor ekonomi meningkatnya biaya marjinal ekstraksi), kembali cadangan minyak secara signifikan kurang dari total minyak di tempat. Pada saat ini tingkat konsumsi, dan dengan asumsi bahwa konsumsi minyak akan hanya dari waduk, dikenal kembali cadangan akan hilang sekitar 2039, yang berpotensi untuk global krisis energi. Namun, ada beberapa faktor yang dapat memperpanjang atau mengurangi perkiraan ini, termasuk peningkatan pesat permintaan minyak bumi di Cina, India, dan negara-negara berkembang lainnya; baru Discoveries; konservasi energi dan penggunaan sumber energi alternatif, dan baru giat eksploitasi ekonomi non - konvensional minyak sumber.

Diposkan oleh migasnet04_sholeh di 21:30

Batuan Metamorf

Batuan Metamorf
Batuan metamorf adalah batuan yang berasal dari batuan induk yang lain, dapat berupa batuan beku, batuan sedimen, maupun batuan metamorf sendiri yang telah mengalami proses/perubahan mineralogi, tekstur maupun struktur sebagai akibat pengaruh temperatur dan tekanan yang tinggi.
Proses metamorfosa terjadi dalam fasa padat, tanpa mengalami fasa cair, dengan temperatur 200oC – 6500C. Menurut Grovi (1931) perubahan dalam batuan metamorf adalah hasil rekristalisasi dan dari rekristalisasi tersebut akan terbentuk kristal-kristal baru, begitupula pada teksturnya.
Menurut H. G. F. Winkler (1967), metamorfisme adalah proses yang mengubah mineral suatu batuan pada fasa padat karena pengaruh terhadap kondisi fisika dan kimia dalam kerak bumi, dimana kondisi tersebut berbeda dengan sebelumnya. Proses tersebut tidak termasuk pelapukan dan diagenesa.
Berdasarkan faktor-faktor yang mempengaruhi, metamorfosa dapat dibedakan menjadi dua:
Metamorfosa Lokal
Jenis ini penyebaran metamorfosanya sangat terbatas hanya beberapa kilometer saja. Termasuk dalam tipe metamorfosa ini adalah:
Metamorfosa kontak/thermal
Yaitu metamorfosa yang diakibatkan oleh kenaikan temperatur yang tinggi, dan biasanya jenis ini ditemukan pada kontak antara tubuh intrusi magma/ekstrusi dengan batuan di sekitarnya dengan lebar 2 – 3 km.
Metamorfosa dinamo/dislokasi/kataklastik
Yaitu metamorfosa yang diakibatkan oleh kenaikan tekanan. Tekanan yang berpengaruh disini ada dua macam, yaitu: hidrostatis, yang mencakup ke segala arah; dan stress, yang mencakup satu arah saja. Makin dalam ke arah kerak bumi pengaruh tekanan hidrostatika semakin besar. Sedangkan tekanan pada bagian kulit bumi yang dekat dengan permukaan saja, metamorfosa semacam ini biasanya didapatkan di daerah sesar/patahan.

Metamorfosa Regional
Tipe metamorfosa ini penyebarannya sangat luas, dapat mencapai beberapa ribu kilometer. Termasuk dalam tipe ini adalah:
Metamorfosa regional/dinamothermal
Terjadi pada kulit bumi bagian dala, dimana faktor yang mempengaruhi adalah temperatur dan tekanan yang tinggi. Proses ini akan lebih intensif apabila diikuti oleh orogenesa.
Metamorfosa beban/burial
Proses ini tidak ada hubungannya dengan orogenesa dan intrusi, tetapi terjadi pada daerah geosinklin, hingga karena adanya pembebanan sedimen yang tebal di bagian atas, maka lapisan sedimen yang ada di bagian bawah cekungan akan mengalami proses metamorfosa

Diposkan oleh migasnet04_sholeh779

Cadangan Minyak Terbesar

Kamis, i8 juni 2009

Ungkapan Kolonel Potts tahun 1888, bahwa jika salah satu dari tiga sektor utama bisnis minyak, yaitu produksi, distribusi, dan pemasaran, dikuasai, maka dua sektor lain akan dikuasai pula, telah menjadi sumber inspirasi bagi John D Rockefeller dalam mengelola perusahaannya, Standard Oil, yang merajai bisnis perminyakan pada awal abad ke-20.

Nama Standard Oil sekarang sudah tidak ada, tetapi jelmaan perusahaan minyak raksasa Amerika itu masih tetap menguasai bisnis yang menentukan dinamika politik dan perekonomian dunia hingga sekarang.

Rockefeller pantas bersumpah serapah ketika dikenai undang-undang antimonopoli (Antitrust Act) oleh Pemerintah Amerika Serikat pada tahun 1911 sehingga dia terpaksa memecah perusahaannya menjadi 35 buah, yang kebanyakan dengan nama singkatan SO, seperti SOHIO untuk Ohio, SOCONY untuk New York, Esso yang kemudian berubah menjadi Exxon, dan lain-lain. Perusahaan-perusahaan pecahan itu di kemudian hari mengalami merger lagi, seperti Exxon dan Mobil (gabungan SOCONY dan Vacuum Oil) menjadi ExxonMobil pada tahun 2000.

Rockefeller hingga anak keturunannya sampai sekarang telah menguasai ketiga sektor bisnis minyak secara keseluruhan di seluruh dunia, termasuk di Indonesia, yang 90 persen lebih produksi minyak mentahnya dikuasai asing.

Menguasai transportasi

Rockefeller memulai bisnisnya di Cleveland, Ohio, pada akhir 1800-an dengan menyewakan ratusan truk tangki pengangkut minyak mentah kepada perusahaan pengeboran minyak dari sumur minyak yang baru ditemukan saat itu. Perusahaan Rockefeller, Union Tanker Car, yang memiliki paten desain truk tangki (seperti yang sekarang digunakan Pertamina untuk mengangkut BBM), menguasai transportasi minyak mentah dari lokasi pengeboran di daerah Ohio ke tempat pengilangan minyak di New York.

Rockefeller sebenarnya bukanlah seorang ahli perminyakan. Dia hanyalah menyewakan truk tangki dan memperoleh keuntungan dari membeli ladang minyak dan kilang minyak dengan harga yang dipaksakan. Hal itu baru ketahuan setelah beberapa dekade kemudian.

Truk tangki buatan Union Tanker Car menjadi mesin uang saat itu menggantikan truk bak terbuka dari kayu, yang banyak dipakai sebelum tangki minyak ditemukan. Beberapa bulan setelah produksi dan pengangkutan mulai berjalan, dan setelah perusahaan-perusahaan pengilangan minyak baru selesai membangun kilang baru untuk menampung aliran minyak yang melimpah, Union Tanker membatalkan kontrak penyewaan angkutan tangkinya. Karena tidak ada perusahaan penyewaan lain, dalam beberapa bulan setelah melakukan investasi besar-besaran banyak perusahaan pengeboran dan pengilangan minyak yang terancam mengalami kebangkrutan. Kemudian Rockefeller mendatangi perusahaan-perusahaan yang dalam kondisi sekarat itu dan membelinya dengan harga yang sangat murah melalui lembaga keuangan Standard Oil.

Antara tahun 1900-1910 Standard Oil menguasai hampir seluruh ladang minyak di California, Texas, Arkansas, New Jersey, Ohio, dan beberapa negara bagian lain. 90 persen bisnis minyak Amerika saat itu berhasil dimiliki atau dikuasainya.

Untuk menghadapi undang-undang antimonopoli Pemerintah Amerika, Rockefeller kemudian mengambil sebagian besar asetnya untuk membentuk 12 bank, yang kemudian disebut Federal Reserve (The Feds), pada tahun 1911. Dua tahun kemudian dia berhasil menjual ke-12 bank itu kepada Kongres Amerika. Sejak tahun 1913 seluruh pajak negara dibayar melalui bank swasta dalam sistem Federal Reserve.

Dengan demikian, meskipun Standard Oil telah dipecah-pecah, Rockefeller masih tetap menguasai aset yang cukup untuk mendikte permainan politik Amerika dan dunia selama abad ke-20. Menurut Marshall Douglas Smith dalam tulisannya yang berjudul Black Gold Hot Gold (2001), perpolitikan dunia selama abad ke-20 sarat dengan skandal minyak. Dikatakan, Perang Dunia I dan II tidak lain juga hasil konspirasi Standard Oil bersama Shell dan British Petroleum (BP) untuk membagi-bagi peta ladang minyak dunia. Shell dan BP Oil sendiri juga merupakan perusahaan hasil merger atau telah diambil alih asetnya oleh pecahan perusahaan Standard Oil.

Perang Irak tidak lain juga merupakan sandiwara para pengusaha minyak raksasa multinasional. Majalah The Observer, yang terbit di London, menulis pada tanggal 26/1/2003, ChevronTexaco kemungkinan akan melaporkan kenaikan sebesar 300 persen. Chevron pernah merekrut hawkish Condoleezza Rice, Penasihat Keamanan Nasional Bush (sekarang Menlu AS), sebagai salah seorang anggota komisaris. Chevron sendiri awalnya juga merupakan gabungan dari dua pecahan perusahaan Standard Oil, yaitu Standard Oil California dan Standard Oil Kentucky.

Blok Cepu

Ceritanya beralih pada kasus Blok Cepu yang melibatkan ExxonMobil, yang merupakan penjelmaan Standard Oil 100 tahun yang lalu. Blok Cepu awalnya diusahakan oleh PT ####### Patra Gas (HPG) melalui technical assistance contract (TAC) dengan Pertamina. Dengan alasan tidak memiliki pendanaan yang cukup untuk mengeksploitasi cadangan minyak di blok itu, HPG kemudian melepas 49 persen sahamnya kepada Ampolex pada tahun 1997. Ampolex adalah perusahaan minyak yang sebagian besar sahamnya dimiliki oleh ExxonMobil.

Kontrak TAC HPG kemudian berubah menjadi TAC plus karena melibatkan investor asing. Menurut Kepala Badan Pengelolaan dan Pengawasan Kontraktor Asing (BPPKA) PT Pertamina Zuhdi Pane (Kompas, 28/2/ 2006), pelibatan investor asing dalam TAC sebenarnya tidak diperbolehkan secara peraturan perundang-undangan. Akan tetapi, pihak Ampolex melakukan pendekatan terhadap pemerintah Soeharto untuk diloloskan.

Dalam perkembangannya kemudian, Mobil Oil mengambil alih 100 persen saham ####### di Cepu melalui Ampolex dan kemudian merger dengan Exxon menjadi ExxonMobil. Setelah selesai kontrak tahun 2010, semestinya Blok Cepu 100 persen menjadi milik Pertamina. Padahal, dengan berlakunya UU Migas 22/2001, TAC yang ada tidak boleh diperpanjang lagi (Petroleum Report 2003, US Embassy).

Kenapa pihak ExxonMobil 'ngotot' untuk mengambil alih Blok Cepu dari PT HPG dan ingin memperpanjangnya hingga 30 tahun?

Cadangan prospektif Blok Cepu di kedalaman kurang dari 1.700 meter mencapai 1,1 miliar barrel, sedangkan cadangan potensial di kedalaman di atas 2.000 meter diperkirakan 11 miliar barrel. Dengan demikian, Blok Cepu mengandung cadangan minyak terbesar yang pernah ditemukan di Indonesia melampaui cadangan minyak di Indonesia secara keseluruhan, yang diperkirakan selama ini hanya sekitar 9,7 miliar barrel. Pihak ExxonMobil sudah barang tentu mengetahui hal ini. Adakah ExxonMobil lewat lobinya ke Pemerintah AS ikut menekan Indonesia hingga terjadi amandemen UUD 1945?

Tanggal 19 Mei 2003 majalah Time menulis, Selama lebih dari setengah abad, politik luar negeri AS yang berkaitan dengan minyak secara tipikal selalu manipulatif atau menyeleweng. Pola intrik yang dilancarkan AS mulai dari penulisan undang-undang secara rahasia hingga bentuk pelengseran sebuah pemerintahan yang mempunyai tingkat kebebasan terlalu tinggi dalam menangani penjualan minyaknya.

Menurut Marshall Douglas Smith juga, sebanyak 38 presiden Amerika terakhir seluruhnya adalah orang Standard Oil kecuali satu, Jimmy Carter.

Kontroversi Blok Cepu bukanlah pengecualian dari bentuk pola bisnis yang dikembangkan oleh ExxonMobil. Sungguh ironis, para pemimpin nasional kita menolak penguasaan Blok Cepu oleh bangsanya sendiri.

Diposkan oleh migasnet04_sholeh779 di 08:37

Eksplorasi Seismik

Kamis, 18 juni 2009

Eksplorasi seismik adalah istilah yang dipakai di dalam bidang geofisika untuk menerangkan aktifitas pencarian sumber daya alam dan mineral yang ada di bawah permukaan bumi dengan bantuan gelombang seismik. Hasil rekaman yang diperoleh dari survei ini disebut dengan penampang seismik.

Eksplorasi seismik atau eksplorasi dengan menggunakan metode seismik banyak dipakai oleh perusahaan-perusahaan minyak untuk melakukan pemetaan struktur di bawah permukaan bumi untuk bisa melihat kemungkinan adanya jebakan-jebakan minyak berdasarkan interpretasi dari penampang seismiknya.

Di dalam eksplorasi seismik dikenal 2 macam metode, yaitu:
Metode seismik pantul
Metode seismik bias

Diposkan oleh migasnet04_sholeh779 di 21:31
